| Tên thương hiệu: | junyi |
| Số mẫu: | dx |
| MOQ: | 1pcs |
| Price: | negotiable |
| Chi tiết bao bì: | bằng gỗ |
| Điều khoản thanh toán: | L/C, T/T, Tiền Gram |
Luồng gió thổi ra từ quạt trần công nghiệp lớn mang lại cảm giác như hệ thống gió tự nhiên, tốc độ gió vừa đủ mang lại cảm giác mát mẻ tốt nhất cho làn da con người. Nhân viên có thể cảm nhận sự chênh lệch nhiệt độ 5-8 độ, tạo môi trường làm việc phù hợp trong mùa hè nóng bức, từ đó nâng cao hiệu quả sản xuất.
Chức năng của quạt:
1-Thông gió
Quạt cải thiện sự trao đổi không khí trong toàn bộ không gian, thiết kế khí động học hoàn hảo có thể tạo ra luồng gió ba chiều với tốc độ 2-3m/s, mang lại cảm giác như đang tận hưởng hệ thống gió tự nhiên. Nó thúc đẩy sự phân tán khói, hơi ẩm, carbon dioxide và không khí kém chất lượng có trọng lượng riêng cao. Từ đó cải thiện chất lượng khu vực làm việc, tạo môi trường làm việc lành mạnh, khô ráo và an toàn, nâng cao hiệu quả làm việc.
2-Tiện lợi
Hoạt động tiện lợi, hệ thống điều khiển áp dụng hệ thống điều khiển biến tần vô cấp mới nhất. Ngoài thao tác tiện lợi, giao diện vận hành nhân văn còn cho phép bạn tận hưởng vẻ đẹp của điện tử và cơ khí trong cuộc sống.
3-Khử ẩm
Vì quạt có thể tạo ra lưu lượng gió lớn, thúc đẩy hiệu quả tuần hoàn không khí, giúp hơi ẩm được phân tán tốt, giảm đáng kể khả năng xảy ra các vấn đề như mạt giường, nấm mốc, v.v.
4) Đẹp và bền
Sau khi xử lý bề mặt phức tạp, sản phẩm có thể tránh được sự phiền toái khi vệ sinh định kỳ, tỷ lệ chi phí hiệu quả cao nhất, tuổi thọ của mỗi quạt có thể đạt hơn 10 năm.
4-Tiết kiệm năng lượng
Công suất định mức của động cơ quạt là 1.5KW, mỗi quạt có thể bao phủ diện tích làm việc 1000 mét vuông, hoạt động 8 giờ mỗi ngày, chỉ tiêu thụ 10 độ điện năng. So với quạt nhỏ thông thường và máy điều hòa tiêu thụ nhiều điện năng, quạt trần công nghiệp lớn có thể được coi là mô hình tiết kiệm năng lượng, có thể giảm đáng kể chi phí vận hành của bạn.
Nguyên lý hoạt động :
Quạt trần lớn là một dòng sản phẩm được phát triển đặc biệt để tiết kiệm năng lượng, cải thiện môi trường làm việc. Như chúng ta đã biết, làm lạnh không phải là cách duy nhất để đạt được hiệu quả làm mát và thoải mái. Diện tích mà quạt có thể thổi được xác định bởi đường kính của nó, nhưng không liên quan đến tốc độ của nó. Do đó, quạt công nghiệp có đường kính lớn và tốc độ thấp kết hợp tất cả các đặc điểm này.
Sau nhiều năm nghiên cứu và khám phá sâu sắc, bằng cách tích hợp công nghệ hàng không tiên tiến ở nước ngoài, chúng tôi Dai sen đã phát triển một loại cánh quạt có hiệu suất vượt trội, nó tạo ra luồng gió liên tục và êm ái bằng cách quay chậm. Lưu lượng không khí lớn được tạo ra bởi các cánh quạt độc đáo và hiệu quả cao của nó đẩy xuống, do đó tạo ra một luồng khí thải cánh quạt gần như hoàn hảo.
Nó đẩy một lượng lớn không khí xuống đất, và tạo ra một luồng không khí di chuyển theo chiều ngang ở một mức độ nhất định, do đó tạo ra sự lưu thông không khí tổng thể. Ưu điểm là bao phủ toàn bộ mặt đất và lưu thông không khí ba chiều.
Tốc độ gió được tạo ra bởi "Quạt trần công nghiệp lớn" khoảng 1-3m/s, hoàn toàn được tính toán theo cảm giác làm mát tốt nhất khi luồng không khí đi qua da người. Luồng không khí quá mạnh khiến mọi người cảm thấy khó chịu, cảm giác bị thổi trực tiếp, tốc độ luồng không khí quá cao cũng khiến mọi người chóng mặt, chỉ thông qua sự bay hơi của da kết hợp với tốc độ gió, có thể làm đẹp cảm giác mát mẻ của con người.
| Dòng sản phẩm | Mẫu mã | Số lượng cánh quạt | Điện áp | Công suất | Đường kính | Chế độ truyền động | Tốc độ tối đa | Lưu lượng không khí tối đa | Diện tích bao phủ tối đa (m²) | Chiều cao lắp đặt phù hợp (m) | Độ ồn | Trọng lượng tịnh |
| Dòng Fengshen (Động cơ hộp số) |
DS-7.3 | 6 | 220V/380V | ***Giải pháp cho ba loại cấu trúc lắp đặt chính như hình ảnh hiển thị ở trên. | 7.3M (24FT) | Truyền động bằng động cơ hộp số | 50RPM | 888000m3/h | 1200 | 7~18 | ≤60db | 156kg |
| DS-6.7 | 6 | 220V/380V | ***Giải pháp cho ba loại cấu trúc lắp đặt chính như hình ảnh hiển thị ở trên. | 6.7M (22FT) | Truyền động bằng động cơ hộp số | 52RPM | 822000m3/h | 1000 | 6~15 | ≤60db | 152kg | |
| DS-6.1 | 6 | 220V/380V | ***Giải pháp cho ba loại cấu trúc lắp đặt chính như hình ảnh hiển thị ở trên. | 6.1M (20FT) | Truyền động bằng động cơ hộp số | 55RPM | 774000m3/h | 800 | 6~13 | ≤60db | 147kg | |
| DS-5.5 | 6 | 220V/380V | ***Giải pháp cho ba loại cấu trúc lắp đặt chính như hình ảnh hiển thị ở trên. | 5.5M (18FT) | Truyền động bằng động cơ hộp số | 60RPM | 732000m3/h | 600 | 5~11 | ≤60db | 143kg | |
| DS-5.0 | 6 | 220V/380V | ***Giải pháp cho ba loại cấu trúc lắp đặt chính như hình ảnh hiển thị ở trên. | 5.0M (16FT) | Truyền động bằng động cơ hộp số | 65RPM | 690000m3/h | 450 | 5~9 | ≤60db | 140kg | |
| Dòng Fengxing (Động cơ PMSM) |
DX-7.3 | 6 | 220V | ***Giải pháp cho ba loại cấu trúc lắp đặt chính như hình ảnh hiển thị ở trên. | 7.3M (24FT) | truyền động trực tiếp không chổi than | 50RPM | 888000m3/h | 1200 | 7~18 | ≤38db | 106kg |
| DX-6.7 | 6 | 220V | 1.2KW | 6.7M (22FT) | truyền động trực tiếp không chổi than | 55RPM | 822000m3/h | 1000 | 6~15 | ≤38db | 100kg | |
| DX-6.1 | 6 | 220V | 1.0KW | 6.1M (20FT) | truyền động trực tiếp không chổi than | 60RPM | 774000m3/h | 800 | 6~13 | ≤38db | 94kg | |
| DX-5.5 | 6 | 220V | 0.75KW | 5.5M (18FT) | truyền động trực tiếp không chổi than | 65RPM | 732000m3/h | 600 | 5~11 | ≤38db | 72kg | |
| DX-5.0 | 6 | 220V | 0.7KW | 5.0M (16FT) | truyền động trực tiếp không chổi than | 68RPM | 690000m3/h | 450 | 5~9 | ≤38db | 68kg | |
| DX-4.2 | 5 | 220V | 0.6KW | 4.2M (14FT) | truyền động trực tiếp không chổi than | 75RPM | 636000m3/h | 300 | 4~7 | ≤38db | 64kg | |
| DX-3.6 | 5 | 220V | 1.5KW | 3.6M (12FT) | truyền động trực tiếp không chổi than | 90RPM | 393600m3/h | 250 | 4~6 | ≤45db | 42kg | |
| DX-3.0 | 5 | 220V | 0.2KW | 3.0M (10FT) | truyền động trực tiếp không chổi than | 100RPM | 331800m3/h | 200 | 4~5 | ≤45db | 38kg | |
| DX-2.4 | 5 | 220V | 0.15KW | 2.4M (8FT) | truyền động trực tiếp không chổi than | 100RPM | 273000m3/h | 200 | 4~5 | ≤45db | 34kg |
Khung được tôi sau khi rèn nóng chính xác để đảm bảo độ bền và độ dẻo dai; sau khi xử lý CNC, kiểm tra cân bằng động được thực hiện để đảm bảo độ ổn định tốt nhất.
Thiết kế lỗ hàng độc đáo của DAISEN trên tấm lắp đặt, có thể ngăn tấm lắp đặt bị trượt, chúng tôi cũng có bộ dụng cụ lắp đặt cho cấu trúc bê tông và ống tròn cũng như bất kỳ loại cấu trúc nào khác.
Dây cáp thép đường kính 8mm bọc nhựa chống gỉ, kẹp dây gia cố, có vít căng và điều chỉnh chống trượt để điều chỉnh đường chân trời của quạt, ngăn rung lắc quạt, hấp thụ năng lượng rung.
Khớp nối vạn năng bằng thép kết cấu mạ kẽm, có thể điều chỉnh hướng ngang và dọc để đảm bảo quạt ở trạng thái thẳng đứng. Do đó, đảm bảo sự cân bằng của quạt trong quá trình quay, và giảm mômen xoắn truyền từ quạt đến tòa nhà.
khớp nối. , Khớp nối hợp kim 40Cr, gia công CNC để đảm bảo độ ổn định truyền động
Dây cáp thép đường kính 8mm bọc nhựa chống gỉ, kẹp dây gia cố, có vít căng và điều chỉnh chống trượt để điều chỉnh đường chân trời của quạt, ngăn rung lắc quạt, hấp thụ năng lượng rung.
Cánh quạt được làm bằng vật liệu hợp kim Al-mg I hàng không đã qua xử lý nhiệt T6, có độ bền cao, độ bền cao
Chọn vít cường độ cao lớn hơn cấp 8.8 theo các bộ phận kết nối khác nhau của quạt, vít tự khóa chống bung và đai ốc chống trượt, cùng với keo ren chống bung, vòng kết nối chống rơi, bộ phận kết nối chống rơi của cánh quạt.

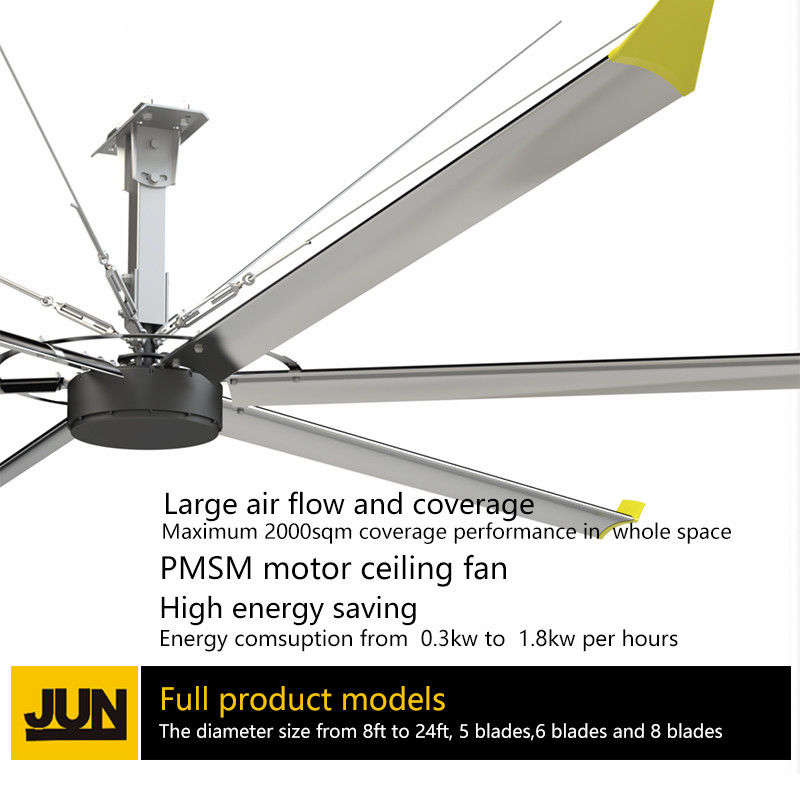

QUẠT DX SERIES
• Quạt dòng Fengshen sử dụng biến tần vô cấp Đài Loan/Đức (bộ điều khiển chống cháy nổ tùy chọn) để cấu hình bộ ngắt mạch bảo vệ quá dòng quá tải, quạt làm mát và các bộ phận khác
Thiết kế lỗ hàng độc đáo của DAISEN trên tấm lắp đặt, có thể ngăn tấm lắp đặt bị trượt, chúng tôi cũng có bộ dụng cụ lắp đặt cho cấu trúc bê tông và ống tròn cũng như bất kỳ loại cấu trúc nào khác.
E9
Hộp điều khiển tốc độ vô cấp, thiết kế cấu trúc Weitu của Đức, bảng hiển thị điều chỉnh tốc độ, công tắc không khí Schneider của Pháp bảo vệ quá dòng quá tải, cụm quạt làm mát hộp điều khiển, đèn báo trạng thái quạt, phát hiện trạng thái quạt, tự động cắt điện khẩn cấp, chống nhiễu điện từ
Không khí được tập trung ở cuối cánh quạt khí động học để tạo thành dòng xoáy, ngăn tiếng rít do khoang, tuân theo nguyên lý cơ học chất lỏng và tạo ra áp lực hướng xuống để chống lại lực phản ứng của cánh quạt nổi lên, nhằm duy trì sự ổn định của cánh quạt
Dây cáp thép đường kính 8mm bọc nhựa chống gỉ, kẹp dây gia cố, có vít căng và điều chỉnh chống trượt để điều chỉnh đường chân trời của quạt, ngăn rung lắc quạt, hấp thụ năng lượng rung.
Cấu hình bộ phận chính
★Thiết bị truyền động
• Quạt dòng Fengshen sử dụng động cơ hộp số Đài Loan/Đức
• Dòng Fengxing sử dụng động cơ truyền động DC mô-men xoắn lớn, không chổi than đầu tiên trong ngành, thay thế bộ giảm tốc động cơ truyền thống, đạt được tích hợp cao, cải thiện độ tin cậy và hiệu quả truyền động
★Thiết bị điều khiển
• Quạt dòng Fengshen sử dụng biến tần vô cấp Đài Loan/Đức (bộ điều khiển chống cháy nổ tùy chọn) để cấu hình bộ ngắt mạch bảo vệ quá dòng quá tải, quạt làm mát và các bộ phận khác
• Quạt dòng Fengxing sử dụng bộ điều khiển không chổi than đặc biệt
★Cánh quạt
• Vật liệu cánh quạt sử dụng hợp kim nhôm magie T6, chống ăn mòn, cường độ cao, độ dẻo dai cao
• Phần mềm mô phỏng chất lỏng tiên tiến CFD và thử nghiệm hầm gió, phù hợp với chống mỏi khí động học;
• Với chức năng khởi động chậm, tải và tác động của động cơ được giảm đáng kể, và tuổi thọ dài hơn
★Các bộ phận cấu trúc
• Các bộ phận cấu trúc được tạo thành bằng laser Q235B, uốn cấu trúc gia cố, và phần dày nhất là 8mm.
• Vít hợp kim thép cường độ cao và đai ốc chống trượt được sử dụng cho các vít.
• Dây cáp thép và cấu trúc căng vít để ổn định quạt chống rơi
• Khung tích hợp có thể ngăn ngừa nguy cơ nứt, cấu trúc chống rơi của khớp nối có thể tránh lỗi vít, khung có thể rơi, thiết kế bố trí lỗ của cấu trúc ván ép có thể ngăn trượt, cấu trúc có thể điều chỉnh phù hợp với mọi điều kiện lắp đặt, và lỗ eo có thể điều chỉnh hình cung có thể được điều chỉnh để đảm bảo mặt phẳng của khung cánh quạt
So sánh ba phương pháp làm mát trong nhà máy 1000 mét vuông
Chế độ làm mát
Số lượng
Công suất/đơn vị
Tổng công suất
So sánh chung
Điều hòa trung tâm
| 1 | 80KW | 80KW | Yêu cầu cách nhiệt cho tường và cửa ra vào, cửa sổ của nhà máy. Chi phí đầu tư thiết bị ban đầu cao, chi phí bảo trì thay bộ lọc và bổ sung chất làm lạnh cao | Quạt công nghiệp truyền thống |
| 40 | ***Chiều cao lắp đặt: Dòng sản phẩm "Fengshen" dành cho chiều cao từ 6 mét đến 20 mét. | Việc lắp đặt quạt tường truyền thống bị hạn chế bởi tường và cột. Đường dây điện của quạt sàn bị phân tán, tiềm ẩn nguy cơ mất an toàn. Tóc của nhân viên bị cuốn vào cánh quạt không an toàn, chiếm ít không gian và có tuổi thọ ngắn | Việc lắp đặt quạt tường truyền thống bị hạn chế bởi tường và cột. Đường dây điện của quạt sàn bị phân tán, tiềm ẩn nguy cơ mất an toàn. Tóc của nhân viên bị cuốn vào cánh quạt không an toàn, chiếm ít không gian và có tuổi thọ ngắn | Quạt trần công nghiệp lớn 7.3M |
| 1 | 1.5KW | 1.5KW | Diện tích bao phủ lớn, tuổi thọ dài, chi phí bảo trì thấp, lắp đặt không chiếm không gian xưởng, an toàn và bảo vệ môi trường | Năng lượng tiêu thụ của quạt trần công nghiệp lớn bằng khoảng 1/50 của điều hòa trung tâm và 1/10 của quạt tường công nghiệp truyền thống |
| ***Các địa điểm lắp đặt phù hợp: Bất kỳ cấu trúc nào đủ cao của nhà máy, trung tâm thể thao, địa điểm hậu cần, xưởng sửa chữa ô tô, siêu thị, sân bay, xưởng đóng gói, ngành chăn nuôi, bất kỳ loại hội trường nào, cũng như trung tâm thể dục, v.v. | ***Chiều cao lắp đặt: Dòng sản phẩm "Fengshen" dành cho chiều cao từ 6 mét đến 20 mét. | ***Giải pháp cho ba loại cấu trúc lắp đặt chính như hình ảnh hiển thị ở trên. | ***Giải pháp cho ba loại cấu trúc lắp đặt chính như hình ảnh hiển thị ở trên. | Tổng quan xưởng JUNYI |
