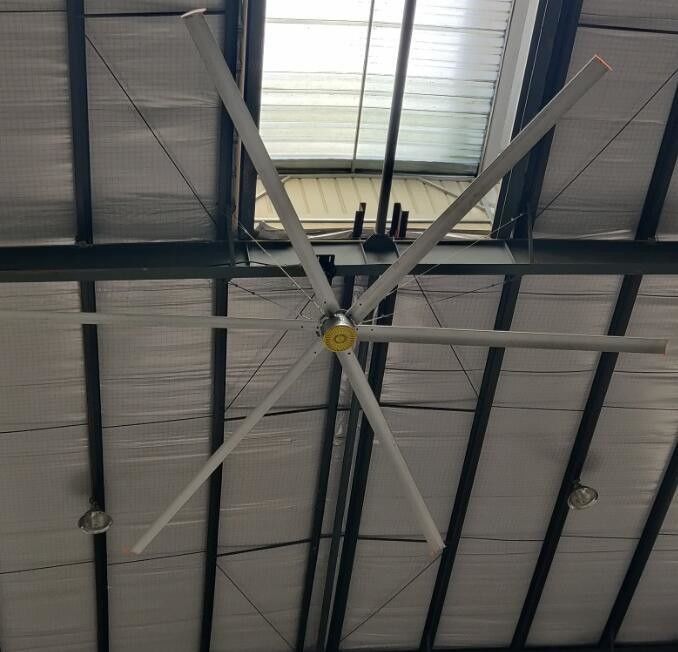

7.3M 24 FooT Pmsm Động cơ Phú khí công nghiệp Fan HVLS lớn

Chức năng của quạt:
1) thông gió
Máy quạt cải thiện trao đổi không khí trong toàn bộ không gian, thiết kế hoàn hảo của nó có thể tạo ra tốc độ 2-3m / s gió ba chiều, và làm cho bạn cảm thấy như tận hưởng hệ thống gió tự nhiên.Nó thúc đẩy sự phân tán khóiĐể cải thiện chất lượng của khu vực làm việc, tạo ra môi trường làm việc lành mạnh, khô và an toàn, cải thiện hiệu quả làm việc.
2) tiện lợi
Nó là tiện lợi để được vận hành, hệ thống điều khiển áp dụng hệ thống điều khiển biến tần số không cột mới nhất.giao diện hoạt động nhân bản cũng cho phép bạn tận hưởng vẻ đẹp của điện tử và cơ khí đạt được cuộc sống.

1. Khử ẩm

Bởi vì nó có thể sản xuất khối lượng không khí lớn, hiệu quả thúc đẩy lưu thông không khí, để độ ẩm được phân tán tốt, làm giảm đáng kể khả năng gặp phải các vấn đề như rệp, nấm v.v.
4) đẹp và bền
Sau khi xử lý bề mặt phức tạp,sản phẩm có thể tránh được sự đau đớn của việc làm sạch theo thời gian,tỷ lệ chi phí-hiệu suất là cao nhất, tuổi thọ của mỗi quạt có thể đạt được hơn10 năm.

1. tiết kiệm năng lượng

Sức mạnh của động cơ trên quạt là 1.5KW, mỗi quạt có thể bao phủ 1000 mét vuông khu vực làm việc, 8 giờ mỗi ngày, chỉ là 10 độ tiêu thụ năng lượng điện,so với quạt nhỏ điển hình và điều hòa không khí tiêu thụ năng lượng cao, quạt trần công nghiệp lớn có thể được gọi là mô hình tiết kiệm năng lượng, có thể giảm đáng kể chi phí hoạt động của bạn.
nguyên tắc hoạt động:
Fan trần lớn là một loạt các sản phẩm đặc biệt được phát triển để tiết kiệm năng lượng,cải thiện môi trường làm việc.làm lạnh không phải là cách duy nhất để đạt được hiệu ứng làm mát và thoải máiKhu vực của một quạt có thể thổi được xác định bởi kích thước đường kính của nó, nhưng không liên quan gì đến tốc độ của nó.quạt công nghiệp với đường kính lớn và tốc độ thấp kết hợp tất cả các đặc điểm này .
Sau nhiều năm nghiên cứu và khám phá sâu sắc, bằng cách tích hợp công nghệ hàng không tiên tiến ở nước ngoài, chúng tôi Dai Sen đã phát triển một loại cánh quạt với hiệu suất vượt trội,nó phù hợp với gió liên tục và im lặng bằng cách xoay chậmKhối lượng không khí lớn được tạo ra bởi lưỡi dao độc đáo và hiệu quả cao của nó đẩy xuống, do đó một ống xả cánh quạt gần như hoàn hảo được xây dựng.
Nó đẩy một khối lượng lớn không khí chảy xuống mặt đất,và xây dựng một số dòng không khí ở mức cao di chuyển theo chiều ngang,vì vậy tạo ra một lưu thông không khí tổng thể.Ưu điểm là phủ mặt đất tổng thể và lưu thông không khí ba chiều.

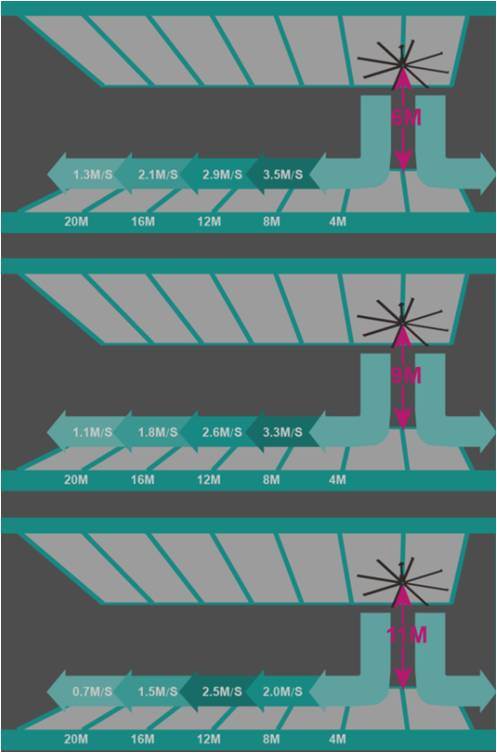

Tốc độ gió được tạo ra bởi "Large industrial ceiling fan" là khoảng 1-3m/s, hoàn toàn được tính toán theo cảm giác làm mát tốt nhất khi luồng không khí đi qua da con người.Luồng không khí quá mạnh làm cho mọi người cảm thấy khó chịu,cảm giác được thổi trực tiếp, tốc độ quá cao của luồng không khí cũng làm cho người ta chóng mặt, chỉ qua sự bốc hơi của da kết hợp tốc độ gió, có thể làm đẹp cảm giác của người ta làm mát.



Tiêu chuẩn kỹ thuật quạt trần công nghiệp "DAISEN"
Tổng quát
Số mô hình ------------------------------------------------------------------ DX-7.3
Chế độ hoạt động ------------------------------------------------------------------------------ Tiếp tục chạy
Chiều kính -----------------------------------------------------------------------------24 FT / 7,3 mét
Phong cách lưỡi dao ------------------------------------------------------------------------------------------ Airfoil/OP
Số lưỡi dao ---------------------------------------------------- 6
Sức mạnh ngựa danh nghĩa -------------------------------------------- 2,0 mã lực / 1,5 kW
Trọng lượng treo (trung bình) 106kg
Trọng lượng vận chuyển (bao gồm hộp điều khiển, phần cứng lắp ráp) (trung bình) 126 kg
Tối đa dB
* Các giá trị dB được thu được bằng cách thử nghiệm. Các giá trị ứng dụng / lắp đặt cụ thể có thể khác nhau.


Hiệu suất (ở tốc độ tối đa)
Di chuyển (fwd, thổi xuống) ---------- 16800 CMM (( m3/min)
Tốc độ tối đa 50 vòng/phút
Tiêu thụ năng lượng @ Tốc độ tối đa ----------------------- 1,5 kW
Hiệu quả @ 100% Max. Tốc độ ------------------------------ 8.53CMM/Watt
Khu vực hiệu quả tối đa ((biến đổi tùy theo chiều cao lắp đặt khác nhau, cũng như bên dưới các chướng ngại vật)----600-1400 m2
Khoảng cách công nghiệp điển hình ---------------------------------------------12-40 mét

Thiết bị lắp đặt
Đèn tiêu chuẩn
Kẹp I-Beam phổ quát với khớp xoay và 250mm Drop
Glulam Mount (Tự chọn) Brackets w/ Swivel Joint & 200MM Drop

Thêm mở rộng giọt (Puyou)--------- Tối đa 2m trong 20cm tăng

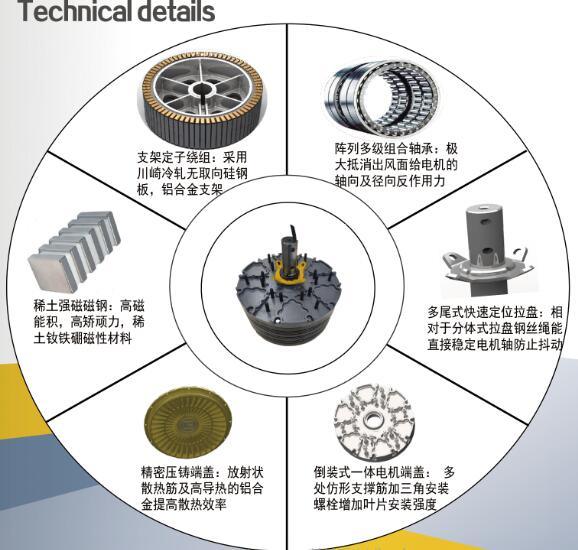

Động cơ
Động cơ PMSM --------------------------------------------------- CV40-30-1500
cấu trúc vòng bi ----------------------------------------------------------- SKF vòng bi tải nặng
Tuổi thọ thiết kế ---------------------------------------------------- 12 năm
HP --------------------------------------------------- 2 / 1.5 kW
Nhiệt độ hoạt động môi trường ---- -20 °C đến +40 °C
Lớp cách nhiệt ---------------------------------- H
Loại bảo vệ IP 55
Tình trạng làm việc liên tục S 1
Nhân tố dịch vụ 0.8/0.78

Bảng điều khiển động cơ (MCP)
Năng lượng tiêu chuẩn và Amp tối đa
Đèn chỉ số điện năng------------------------------------------------------------------------------------------------ lỗi / chạy ((màu đỏ / xanh)
Bộ lọc đường RF
Bộ ngắt không khí Schneider 220V1Ø 16A 380V3Ø16A
VFD Motor Drive Cable -----------------RVV1*
Chuyển đổi tần số
Máy điều khiển tần số không cột, ((1.5KW) 380V/220V
Các thành phần an toàn
Vít vòng quay
cấu trúc chống rơi cơ học
cáp thép phủ nhựa
Các liên kết giữ lưỡi dao (6), cáp an toàn, dây Guy (chỉ gắn trên trần nhà)
ốc vít cao độ bền và các hạt chống trượt 8.8,10.9, 12,9 lớp cho các cấu trúc khác nhau.
Bảo hành
1 năm bảo hành phụ tùng trên động cơ, lưỡi dao, hộp số và bảng điều khiển.
Mô hình sản phẩm

Cấu hình thành phần chính
★thiết bị điều khiển
•Fengshen series fan áp dụng động cơ hộp số Đài Loan/Đức
•Fengxing loạt áp dụng ngành công nghiệp đầu tiên không carbon bàn chải, mô-men xoắn lớn, DC động cơ, thay thế các truyền thống máy giảm tốc độ động cơ, nhận ra sự tích hợp cao,cải thiện độ tin cậy và hiệu quả truyền tải
★thiết bị điều khiển
•Fengshen series fan adopts Taiwan / Germany brand inverter stepless speed change (optional explosion-proof controller) to configure circuit breaker overcurrent load protection,quạt làm mát và các thành phần khác
•Fengxing series fan adopts a special brush-free controller. •Fengxing series fan adopts a special brush-free controller.
★đánh quạt
•Vật liệu của lưỡi quạt sử dụng hợp kim magiê nhôm xử lý T6, chống ăn mòn, độ bền cao, độ dẻo dai cao
• Phần mềm mô phỏng chất lỏng tiên tiến CFD mô phỏng và thử nghiệm đường hầm gió, phù hợp với chống mệt mỏi khí động học;
•Với chức năng khởi động chậm, tải và tác động của động cơ được giảm đáng kể và tuổi thọ hoạt động dài hơn




★Các thành phần cấu trúc
•Các bộ phận cấu trúc được hình thành bằng laser Q235B, uốn cong cấu trúc cứng, và phần dày nhất là 8mm.
•Văn bằng thép hợp kim có độ bền cao và các hạt chống trượt được sử dụng cho các bu lông.
•Cơ cấu căng dây thép thép và dây quay để ổn định quạt chống rơi
• Chassis tích hợp có thể ngăn ngừa nguy cơ gãy xương, cấu trúc chống té nối có thể tránh các khiếm khuyết vít, khung có thể bị rơi,thiết kế sắp xếp lỗ của cấu trúc gỗ dán có thể ngăn chặn trượt, cấu trúc điều chỉnh phù hợp với bất kỳ điều kiện lắp đặt và lỗ vòng eo có hình cung có thể được điều chỉnh để đảm bảo mức độ phẳng của khung blades

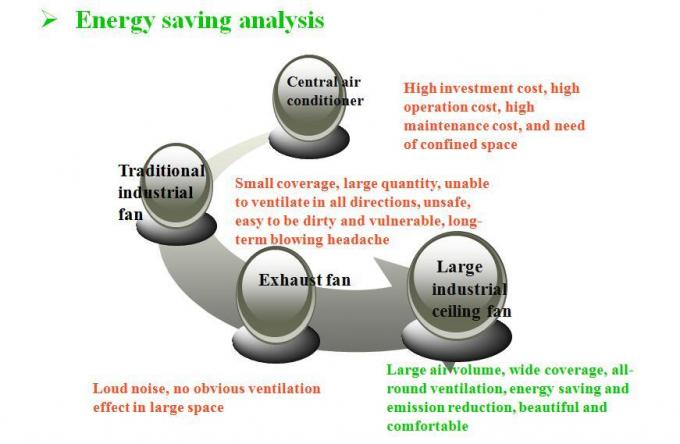

So sánh ba phương pháp làm lạnh trong nhà máy 1000 mét vuông

Tiêu thụ năng lượng của quạt trần công nghiệp lớn là khoảng 1 / 50 của điều hòa không khí trung tâm và 1 / 10 của quạt tường công nghiệp truyền thống

***Nơi thích hợp để lắp đặt: Bất kỳ cấu trúc đủ cao của nhà máy, trung tâm thể thao, địa điểm hậu cần, xưởng sửa xe hơi, siêu thị, sân bay, xưởng đóng gói, ngành chăn nuôi động vật,bất kỳ loại hội trường nào, cũng như trung tâm tập thể dục vv
*** Chiều cao lắp đặt: Các sản phẩm dòng "Fengshen" có chiều cao từ 6m đến 20m.
Các sản phẩm dòng "Fengxing" cao từ 3m đến 6m.
*** Giải pháp cho ba loại cấu trúc lắp đặt chính như hình trên.

Có nhiều hình thức cấu trúc xây dựng khác nhau. Chúng tôi cung cấp cho bạn các phương pháp lắp đặt của ba cấu trúc phổ biến (hình bên phải):

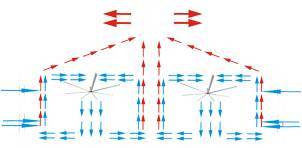

Dòng không khí của quạt

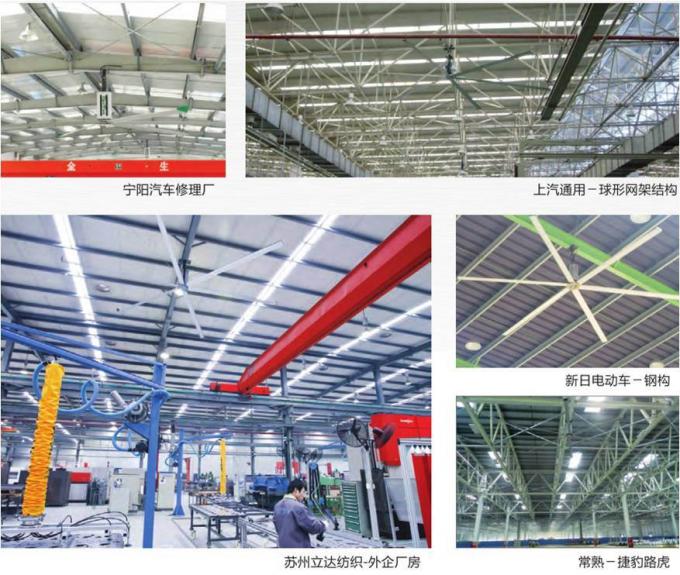

Ứng dụng khách hàng điển hình
