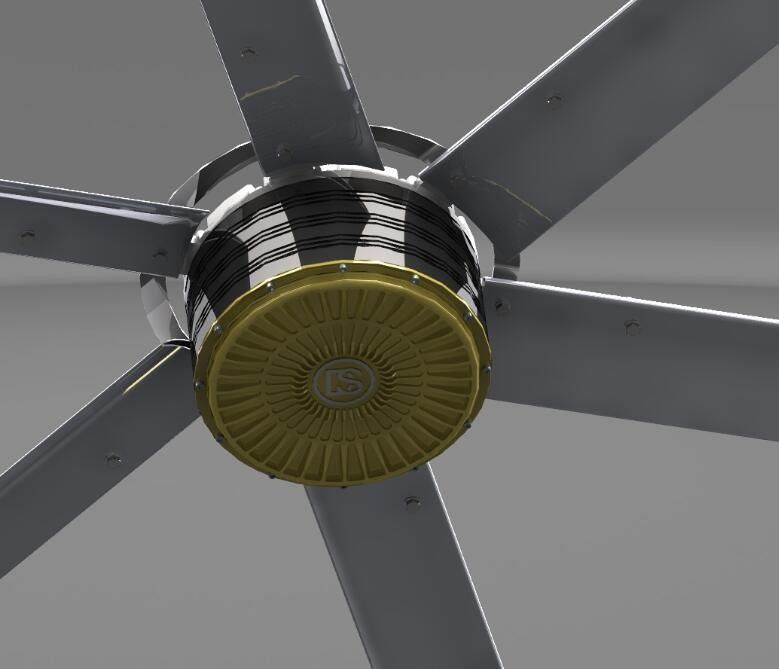

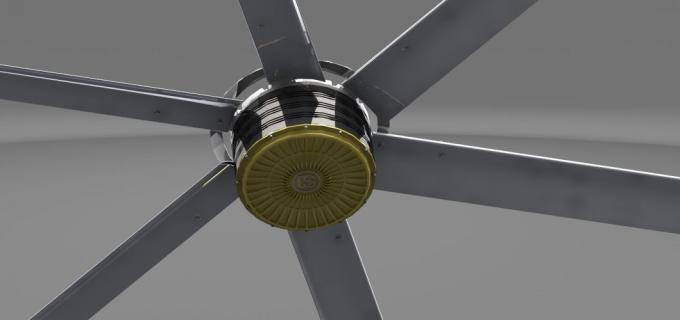

22 FooT Ống quạt HVLS lớn tốc độ thấp

Không khí làm mát Giải pháp tốt nhất với HVLS Fan cấu hình với Pmsm tiết kiệm năng lượng và động cơ tiếng ồn thấp


Cấu hình thành phần chính
★thiết bị điều khiển
•Fengshen series fan áp dụng động cơ hộp số Đài Loan/Đức
•Fengxing loạt áp dụng ngành công nghiệp đầu tiên không carbon bàn chải, mô-men xoắn lớn, DC động cơ, thay thế các truyền thống máy giảm tốc độ động cơ, nhận ra sự tích hợp cao,cải thiện độ tin cậy và hiệu quả truyền tải
★thiết bị điều khiển
•Fengshen series fan adopts Taiwan / Germany brand inverter stepless speed change (optional explosion-proof controller) to configure circuit breaker overcurrent load protection,quạt làm mát và các thành phần khác
•Fengxing series fan adopts a special brush-free controller. •Fengxing series fan adopts a special brush-free controller.
★đánh quạt
•Vật liệu của lưỡi quạt sử dụng hợp kim magiê nhôm xử lý T6, chống ăn mòn, độ bền cao, độ dẻo dai cao
• Phần mềm mô phỏng chất lỏng tiên tiến CFD mô phỏng và thử nghiệm đường hầm gió, phù hợp với chống mệt mỏi khí động học;
•Với chức năng khởi động chậm, tải và tác động của động cơ được giảm đáng kể và tuổi thọ hoạt động dài hơn

Tiêu chuẩn kỹ thuật quạt trần công nghiệp "DAISEN"
Tổng quát
Số mô hình ------------------------------------------------------------------ DX-7.3
Chế độ hoạt động ------------------------------------------------------------------------------ Tiếp tục chạy
Chiều kính -----------------------------------------------------------------------------24 FT / 7,3 mét
Phong cách lưỡi dao ------------------------------------------------------------------------------------------ Airfoil/OP
Số lưỡi dao ---------------------------------------------------- 6
Sức mạnh ngựa danh nghĩa -------------------------------------------- 2,0 mã lực / 1,5 kW
Trọng lượng treo (trung bình) 106kg
Trọng lượng vận chuyển (bao gồm hộp điều khiển, phần cứng lắp ráp) (trung bình) 126 kg
Tối đa dB
* Các giá trị dB được thu được bằng cách thử nghiệm. Các giá trị ứng dụng / lắp đặt cụ thể có thể khác nhau.


Hiệu suất (ở tốc độ tối đa)
Di chuyển (fwd, thổi xuống) ---------- 16800 CMM (( m3/min)
Tốc độ tối đa 50 vòng/phút
Tiêu thụ năng lượng @ Tốc độ tối đa ----------------------- 1,5 kW
Hiệu quả @ 100% Max. Tốc độ ------------------------------ 8.53CMM/Watt
Khu vực hiệu quả tối đa ((biến đổi tùy theo chiều cao lắp đặt khác nhau, cũng như bên dưới các chướng ngại vật)----600-1400 m2
Khoảng cách công nghiệp điển hình ---------------------------------------------12-40 mét

Thiết bị lắp đặt
Đèn tiêu chuẩn
Kẹp I-Beam phổ quát với khớp xoay và 250mm Drop
Glulam Mount (Tự chọn) Brackets w/ Swivel Joint & 200MM Drop

Thêm mở rộng giọt (Puyou)--------- Tối đa 2m trong 20cm tăng

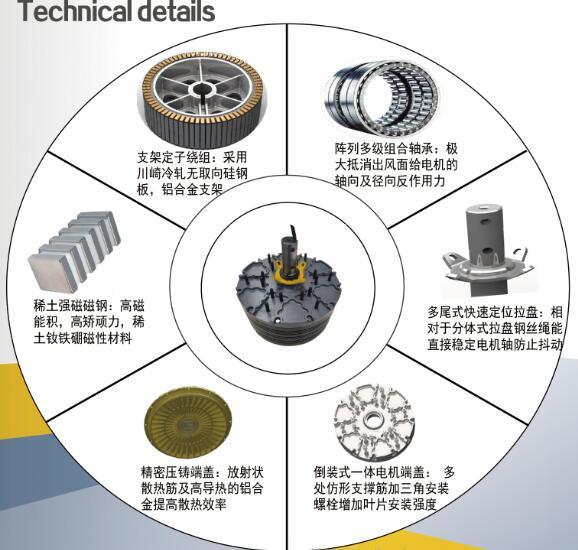

Động cơ
Động cơ PMSM --------------------------------------------------- CV40-30-1500
cấu trúc vòng bi ----------------------------------------------------------- SKF vòng bi tải nặng
Tuổi thọ thiết kế ---------------------------------------------------- 12 năm
HP --------------------------------------------------- 2 / 1.5 kW
Nhiệt độ hoạt động môi trường ---- -20 °C đến +40 °C
Lớp cách nhiệt ---------------------------------- H
Loại bảo vệ IP 55
Tình trạng làm việc liên tục S 1
Nhân tố dịch vụ 0.8/0.78

Bảng điều khiển động cơ (MCP)
Năng lượng tiêu chuẩn và Amp tối đa
Đèn chỉ số điện năng------------------------------------------------------------------------------------------------ lỗi / chạy ((màu đỏ / xanh)
Bộ lọc đường RF
Bộ ngắt không khí Schneider 220V1Ø 16A 380V3Ø16A
VFD Motor Drive Cable -----------------RVV1*
Chuyển đổi tần số
Máy điều khiển tần số không cột, ((1.5KW) 380V/220V
Các thành phần an toàn
Vít vòng quay
cấu trúc chống rơi cơ học
cáp thép phủ nhựa
Các liên kết giữ lưỡi dao (6), cáp an toàn, dây Guy (chỉ gắn trên trần nhà)
ốc vít cao độ bền và các hạt chống trượt 8.8,10.9, 12,9 lớp cho các cấu trúc khác nhau.
Bảo hành
1 năm bảo hành phụ tùng trên động cơ, lưỡi dao, hộp số và bảng điều khiển.
Mô hình sản phẩm
